带你了解一套数字化、智能化的档案库房环境监控系统

档案库房

环境监控系统

在介绍档案库房环境监控系统前,

先了解下面两个名词。

档 案 档 案 馆

档案是指人们在各项社会活动中直接形成的各种形式的具有保存价值的原始记录。作为一种不可再生资源,它具有原始性、唯一性的特点。
档案馆是收集、保管档案的机构。负责接收、征集、管理档案和开展档案利用等。

随着社会的发展和进步,档案资源的开发力度越来越大,利用频度越来越高,档案馆对档案的保存与管理要求也越来越严格。

要 求

防 火 防 高 温 防 盗 防 潮 防 有 毒 气 体 防 尘

基于对档案管理的重视,国家出台了相关的规定:《机关档案管理规定》(国家档案局第13号令)、国家《档案法》、《档案馆建筑设计规范》(JGJ25-2010)、《档案馆建设标准》(建标103-2008)、《档案安全保护技术管理暂行规定》等,规定中指出,要充分运用科学技术手段,将传感技术、自动化技术、信息化技术结合起来,形成完整的现代化档案库房环境监控系统。

为提高档案库房的智能化管理水平,蜂窝物联推出档案库房环境监控系统。该系统利用信息控制与处理,人工智能、自动化、物联网及多媒体技术,形成一套数字化、智能化的档案库房环境综合监控系统,满足档案库房环境监测与安全管理防范的需要。

本方案系统的配置设计以性能和价格的优化为目标,本系统设置除考虑建设时的一次性投资外,还充分考虑系统运行的运行成本。

0 1

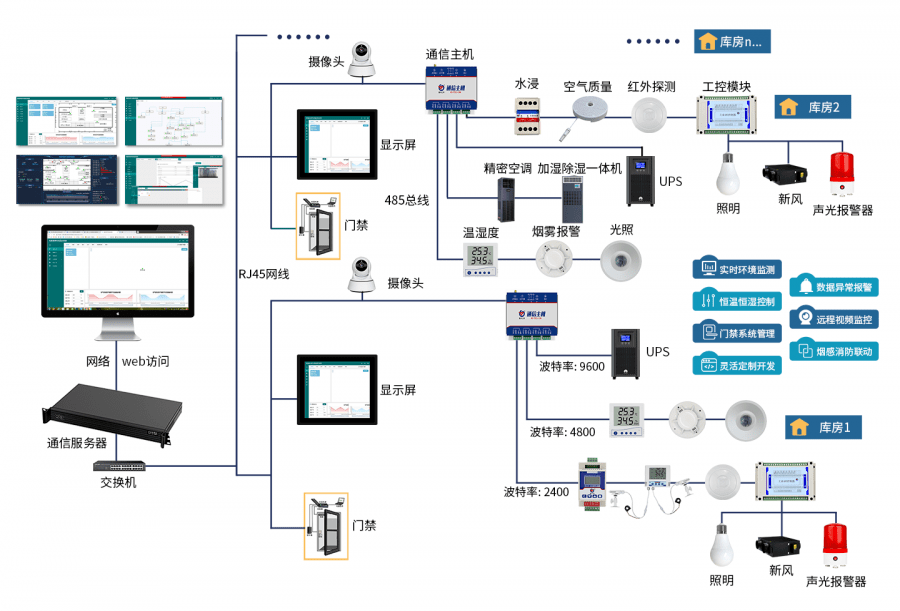

系 统 框 架

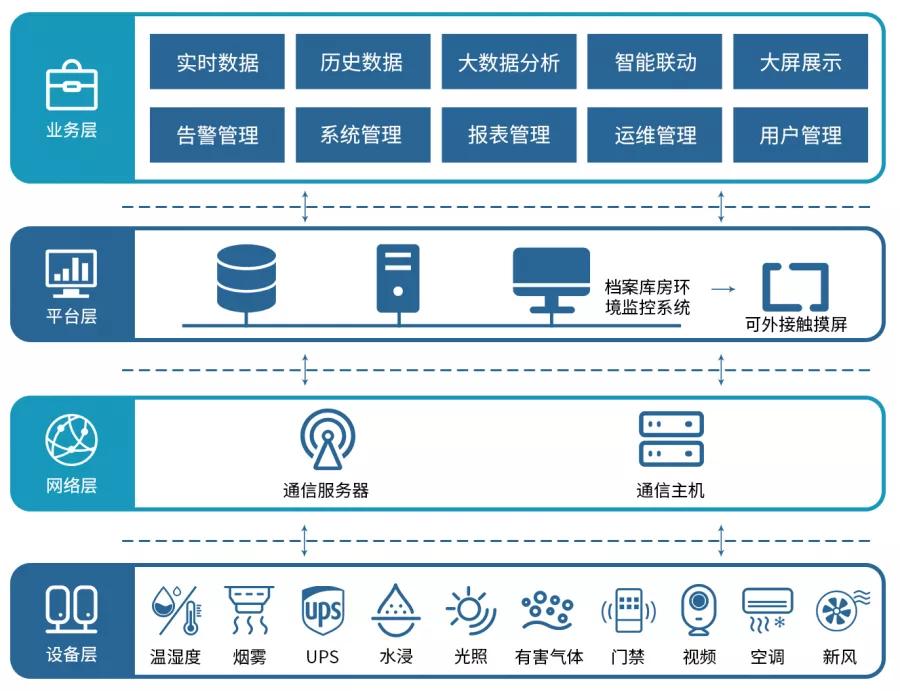

档案库房环境监控系统主要由设备层、网络层、平台层构成。系统设计采用先进的软硬件技术和分层分布式网络结构,针对客户的实际情况提供解决方案。

网 络 层

设备层终端通过485总线先与通信主机相连,将采集到的数据信息通过RJ45网口连接交换机上传至通信服务器中的档案库房环境监控平台。

一改传统档案库房惯用的布线方式,该系统通过网络进行传输,同时支持局域网和广域网,方便了现场的布线施工,通讯并发进行,传输速度不受设备数量的限制。

通信主机

档案库房通信主机主要用于平台与传感器设备之间的通信连接,可网口或4G上传数据,供电10~30V,4路下行485接口,每路接口可单独设置不同的波特率,最多可接255台485设备。通信主机可接入设备层设备(温湿度变送器、水浸变送器、光照度变送器、红外探测器、多功能空气质量变送器等采集终端设备以及其他控制设备)、M88工控模块、加湿除湿一体机、普通空调、精密空调、UPS电源等。

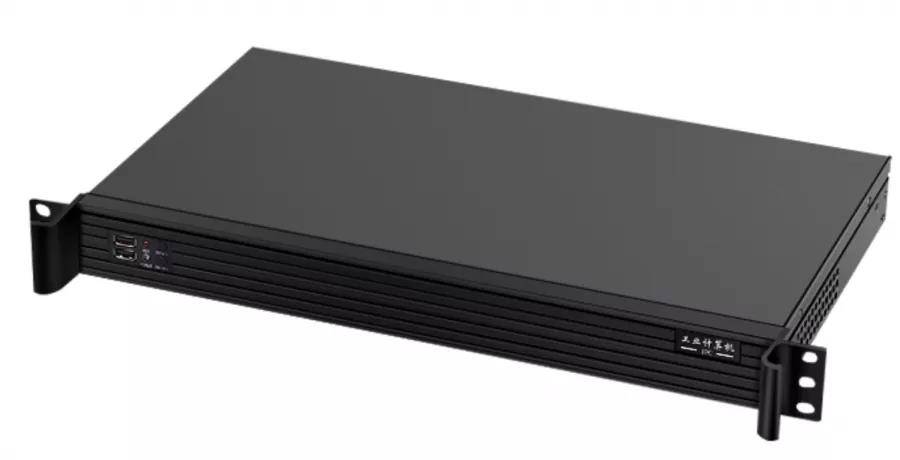

通信服务器

档案库房通信服务器,基于Linux操作系统,长期运行稳定,采用1U主机机箱,可适用于各类机柜安装,同时支持来电自启功能。

平 台 层

档案库房环境监控系统是一套基于网络的环境安全监控平台。档案库房环境监控平台作为测控核心,可对整个档案库房的各种环境参数进行实时而精确的监测,同时还可以对档案库房内的灯光、窗帘、空调、门禁进行自动控制。实现及时有效的调节与控制档案库房的环境参数的同时还实现数据的可查询可追踪。具有成熟性、开放性、标准化、拓展性、安全性、可靠性、可管理性等优点。

触摸显示屏

可在档案库房外配置19寸触摸显示屏,实时显示监测信息。可根据不同权限用户查看不同库房区域的环境参数及状态,不同用户可设置不同控制权限。

0 2

系 统 功 能

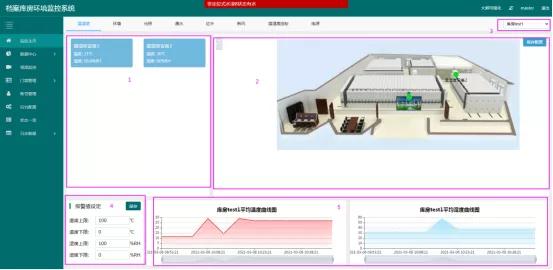

1、档案库房温湿度监控系统

采集库房内的温湿度数据,同时将数据上传至监控平台 ,并可以根据设定的温湿度要求打开或关闭空调、除湿机、加湿机等设备,实现对温湿度的管控。温湿度页面分为温湿度设备列表、库房区域平面图、报警值设定、库房平均温湿度曲线四部分。

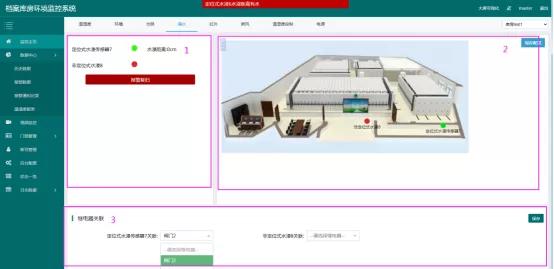

2、档案库房漏水系统

系统对设备泄露的液体实时监控和报警,搭配定位式水浸设备,可精确定位漏水位置,漏水包括设备列表、库房区域平面图、继电器关联列表三部分。

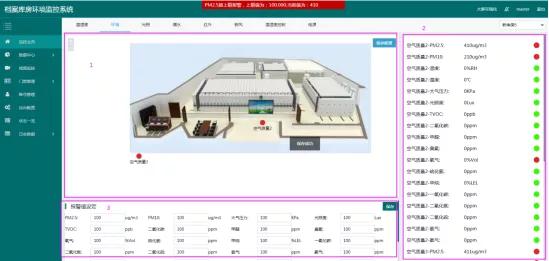

3、档案库房空气质量监控系统

多功能空气质量变送器可监测空气中的PM2.5、PM10、温度、湿度、气压、光照、TVOC、O2、CO2、CO、CH2O等参数,当空气中各气体指标超标时可联动新风系统进行换气,换气后档案库房内空气质量可处于正常范围,新风界面包括继电器列表和库房区域平面图。环境页面分为库房区域平面图、环境要素数据列表、报警值设定三部分。

4、档案库房环境监控报警系统

当监测数值达到报警条件时,平台会以改变相应数据颜色的方式发出警报且出现红色弹窗。可提供多种报警方式

5、档案库房防火系统

通过烟雾报警器,实时监测馆内的烟雾浓度,当出现警情时,会发出告警,提醒相关人员及时处理。

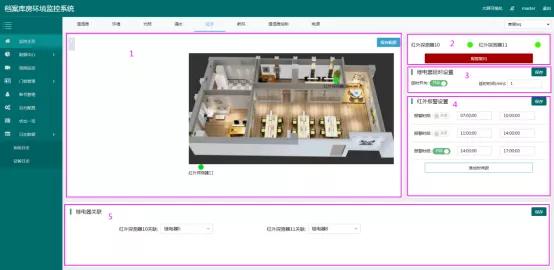

6、档案库房红外入侵报警系统

红外入侵系统可以在库房无人值守的情况下实时监控人员的进出情况,对于非法闯入的人员,驱动声光报警器发出声、光报警,并电话通知相关人员及时处理。可设置分时段报警,避免对正常进出的工作人员误报。红外界面包括库房区域平面图、红外传感器的状态列表、继电器延时设置、红外报警设置、继电器关联列表五部分。

7、档案库房灯光照明监控系统

通过布置光照感应器,实时监测光照强度,联动电动窗帘,自动控制光源,减少灯光对档案资料的照射。安装灯光照明检测模块,在控制室,通过微机可方便观察库房灯光开、关情况。光照页面分为库房区域平面图、光照传感器设置、光照曲线图展示三部分。

8、档案库房电力监控系统

对通断电实时监测和告警,通信主机可接ups(后备电源),提供30分钟以上延时供电,保证设备断电后可以及时报警。

9、档案库房门禁监控系统

档案馆智能门禁管理系统,针对珍贵的、文物级的特藏档案库房,在库房大门安装电控门锁,工作人员进入库房,首先刷卡,经主控微机校验后,方可进入库房,有门禁卡、指纹锁两种验证选型,有单门、双门两种选型,系统同时自动记录工作人员的出入信息,可以进行追溯查询,保证物品安全。

0 3

系 统 优 势

实时环境监测

可实时监测并显示各库房内温湿度、空气质量、光照度、水浸等多种环境参数情况,数据浏览方便,直观清晰。

数据异常报警

当监测数值达到报警条件时,平台以改变相应数据颜色并闪烁的方式发出警报。可通过以下方式进行报警:声光报警器报警、短信报警、电话报警、邮件报警、微信推送报警、弹窗报警。

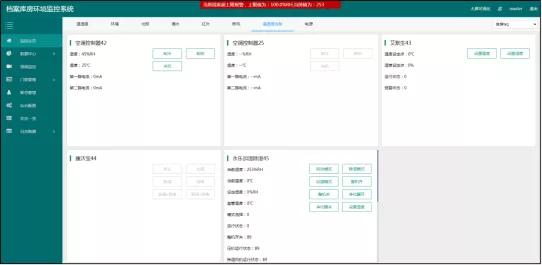

恒温恒湿控制

当温湿度异常时,可联动空调控制器和加湿除湿一体机进行温湿度调节,也可直接联动精密空调进行温度调控。保持库房内恒温恒湿,保证库房内物品储藏的质量和安全。

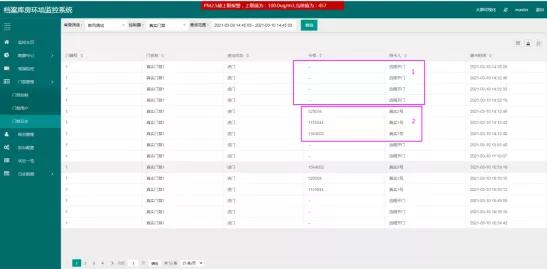

门禁系统管理

工作人员进入库房,首先刷卡,经校验后,方可进入库房。系统自动记录工作人员的出入信息并进行集中管理,可以追溯查询,保证仓库安全。

烟感消防联动

消防联动仅在在线模式下起作用。点击开启消防联动,当烟感报警时,在线模式下会自动开门,确保工作人员迅速撤离,杜绝安全隐患。

灵活定制开发

该系统完全智能化,可根据用户实际需求进行界面的定制和系统功能扩展,满足不同用户的要求,灵活便捷。

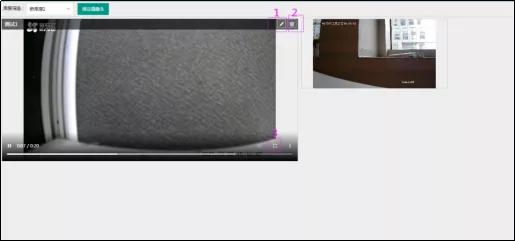

远程视频监控

可关联摄像头,对库房内重要位置及人员动态情况进行视频监控,出现异常情况可及时进行处理,保证库房各区域安全。

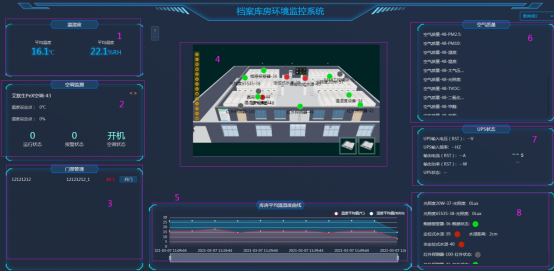

大屏可视化

可滚动显示各区域库房的环境监测数据,数据清晰、直观,便于管理员进行系统查看。

红外延时关灯

通过设置开关时长控制灯亮时间,当有人进入库房,灯自动开启,离开后,灯延时关闭,做到人走灯灭。

设备报警复归

若设备报警,点击报警复归,设备恢复正常状态,当设备再次报警时才变成红色。

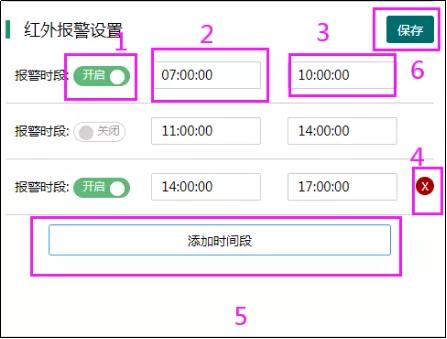

分时段报警

可对报警时间段进行开启、关闭设置,用户可根据实际使用情况进行报警时间段设置,更加智能、灵活。

电子地图显示

以2D/3D形式展示库房相关设备的分布情况。在地图上显示设备的具体位置,并实时显示设备的具体数值以及报警信息。

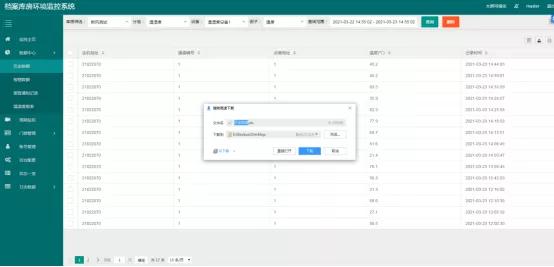

数据导出

历史数据、历史曲线可导出Excel、PDF等格式。

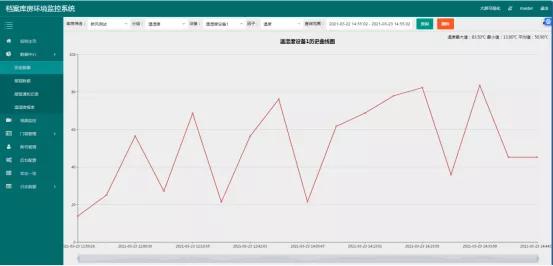

数据查询、曲线记录

通过输入查询时间,即可查询被测点对应时间段内的数据和曲线记录。
